バンパー金型のクランプ力の要件は何ですか？

ちょっと、そこ！私はのサプライヤーですバンパー型、そして今日、私はバンパー金型のクランプ力の要件についてチャットしたいと思います。それは私たちの業界では重要なトピックであり、それを正しくすることで、私たちが生産するバンパーの品質を作ったり壊したりすることができます。

まず、クランプ力が何であるかを理解しましょう。簡単に言えば、注入中に金型の2つの半分を一緒に保持する力です - 成形プロセス。溶融プラスチックがカビの空洞に注入されると、カビの壁に圧力がかかります。クランプ力が十分でない場合、カビはわずかに開くことができ、バンパーにフラッシュ（過剰なプラスチック）を引き起こします。そして、醜いプラスチックの縁のあるバンパーを望んでいませんよね？

クランプ力の要件に影響する要因

1。金型サイズ

バンパー金型のサイズは大きな役割を果たします。通常、大きなカビにはより多くのクランプ力が必要です。これは、より大きな型がカビの空洞に大きな表面積があるためです。溶融プラスチックが注入されると、この広い領域に広がり、カビの壁により多くの圧力がかかります。たとえば、フルサイズのSUVバンパー金型には、小さな車のバンパー金型と比較して、かなり高いクランプ力が必要です。空気で満たされたより大きな風船を保持しようとするようなものです。それが破裂しないようにするには、もっと強さが必要です。

2。プラスチック材料

異なるプラスチック材料には、異なる流量特性と注入圧力があります。たとえば、バンパー製造で一般的に使用されているポリカーボネートは、粘度が比較的高いです。これは、カビの空洞に注入するためにより多くの圧力が必要であることを意味します。その結果、注射中に金型を閉じたままにするために、より高いクランプ力が必要です。一方、粘度が低いいくつかの熱可塑性は、クランプ力が少ない場合があります。

3。注入圧力

注入圧力は、クランプ力に直接関連しています。注入圧力が高いほど、金型を一緒に保持するにはより多くの力が必要です。注入圧力は、バンパー設計の複雑さ、バンパーの厚さ、使用されるプラスチックの種類などの要因によって決定されます。バンパーに多くの複雑な詳細がある場合、噴射圧力は、プラスチックがカビのすべての隅々を満たすことを保証するのに十分な高さである必要があります。そして、この高い噴射圧力により、それに応じてクランプ力を上げる必要があります。

4。バンパー設計の複雑さ

シンプルでフラットなバンパーデザインでは、複雑な曲線、rib骨、アンダーカットを備えたバンパーと比較して、より少ないクランプ力が必要になります。多くの場合、複雑な設計では、金型を適切に満たすために、より高い噴射圧力が必要です。また、金型の壁に及ぼす力は、複雑な設計ではより不均一です。つまり、金型の不整合または開口部を防ぐために、より高いクランプ力が必要です。

クランプ力の計算

クランプ力を計算するにはいくつかの方法がありますが、最も一般的な方法の1つは、カビのキャビティの投影領域を使用することです。投影された領域は、クランプ力の方向から見られるカビの空洞の面積です。式は次のとおりです。

クランプ力（F）=投影面積（A）×噴射圧（P）×安全係数（S）

安全係数は通常1.1〜1.5の間です。プラスチック材料の特性の変動、機械の性能、潜在的な金型摩耗などの要因を考慮しています。

1平方メートルの予測面積、1000 kPaの注入圧力、および1.2の安全係数を備えたバンパー型があるとしましょう。クランプ力は次のとおりです。

f =1m²×1000 kpa×1.2 = 1200 kn

この計算により、必要なクランプ力の大まかな推定値が得られます。しかし、現実の世界シナリオでは、金型の剛性や注入のクランプシステム - 成形機などの他の要因を考慮する必要があります。

クランプ力の要件を満たすことの重要性

1。バンパーの品質

クランプ力の要件を満たすことは、高品質のバンパーを生成するために不可欠です。先に述べたように、クランプ力が低すぎる場合、バンパーのフラッシュになります。フラッシュは見た目が悪いだけでなく、バ​​ンパーのフィット感と仕上げにも影響します。生産コストと時間を追加するトリミングなど、追加の投稿処理が必要になる場合があります。

一方、クランプ力が高すぎると、カビが損傷する可能性があります。過度の力により、金型が時間の経過とともにゆがんだり割れたりすると、高価な修理や新しい金型の必要性が発生する可能性があります。

2。生産効率

適切なクランプ力も生産効率を向上させます。クランプ力がちょうどいい場合、注入 - 成形プロセスはスムーズに実行されます。フラッシュやその他の成形欠陥による拒否は少なくなります。これは、清掃と再加工のダウンタイムが短くなることを意味します。これにより、生産率が高くなり、ユニットあたりのコストが削減されます。

バンパー金型サプライヤーとしての専門知識

としてバンパー型サプライヤー、私たちはさまざまなクランプ力の要件を扱う際に長年の経験があります。 State -of -the -Artソフトウェアを使用して、設計する各金型のクランプ力を正確に計算します。私たちのエンジニアチームは、バンパーのサイズと設計からプラスチック材料の種類まで、すべての要因を注意深く考慮して、型が適切な量のクランプ力に耐えるように構築されるようにします。

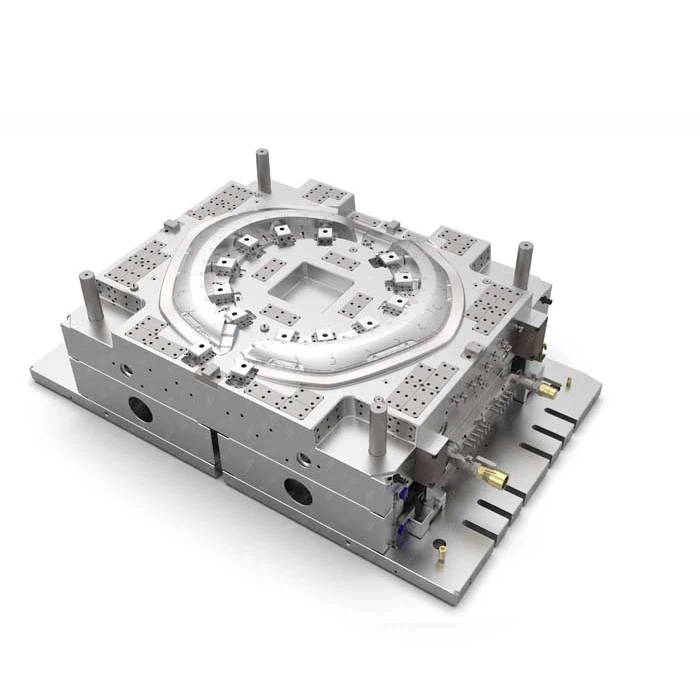

また、さまざまな関連製品も提供しています。ホイールアイブロウ型そして車のフェンダー型。これらの製品には、独自の特定のクランプ力の要件もあり、それらすべてを処理する専門知識があります。

ラッピングと招待状

結論として、バンパー金型のクランプ力の要件を理解して満たすことは、高品質のバンパーを効率的に生成するために重要です。あなたが自動車産業であろうと関連分野であろうと、適切なクランプ力を得ることで、長期的には多くの頭痛とお金を節約できます。

あなたがaの市場にいる場合バンパー型、ホイールアイブロウ型、 または車のフェンダー型、手を差し伸べることをheしないでください。私たちは、あなたのすべての要件を満たす最高のクラスの金型をあなたに提供するためにここにいます。会話を始めて、私たちがどのように協力してあなたの制作を次のレベルに引き上げることができるかを見てみましょう。

参照

• OSSWALD、TA、およびTURNG、LSによる「射出成形ハンドブック」
• DJのRoweによる「射出成形用の金型設計」
