オートピラーモールドの冷却システムは何ですか?

オートピラーモールドのベテランサプライヤーとして、私は製造プロセスにおいて冷却システムが重要な役割を果たしているのを直接目撃してきました。このブログでは、Auto Pillar Mould の冷却システムの複雑さを掘り下げ、その重要性、コンポーネント、最終製品の全体的な品質にどのような影響を与えるかを探っていきます。

オートピラーモールドにおける冷却システムの重要性

オートピラーモールドの冷却システムは単なるアドオンではありません。これは射出成形プロセスの基本的な部分です。溶融プラスチックが金型キャビティに射出されて自動車ピラーを形成する際、かなりの量の熱が伝わります。この熱が効率的に除去されないと、いくつかの問題が発生する可能性があります。

まず、不均一な冷却はオートピラーの反りや変形を引き起こす可能性があります。柱の異なる部分は異なる速度で冷却される可能性があるため、プラスチック内に内部応力が発生します。これらの応力により、冷却時にピラーの形状が変化し、製品が必要な寸法精度を満たさなくなります。これは、車両内での適切な取り付けと機能のために精度が非常に重要である自動車業界における主要な問題です。

第 2 に、冷却が遅いと、射出成形プロセスのサイクル時間が大幅に長くなる可能性があります。大量生産の製造環境では、一秒一秒が重要です。サイクルタイムが長くなると、生産速度が低下し、部品あたりのコストが高くなります。効果的な冷却システムを実装することで、プラスチックが固まるまでの時間を短縮し、一定期間内により多くの部品を生産できるようになります。

冷却システムのコンポーネント

オートピラーモールドの冷却システムは、通常、いくつかの主要コンポーネントで構成されています。

冷却チャネル

冷却チャネルは、冷却システムの中で最も目立つ部分です。これらは、冷却媒体、通常は水が循環する金型内の通路です。これらのチャネルの設計は非常に重要です。これらは、金型キャビティのすべての部分から熱を効果的に除去できるような方法で配置する必要があります。たとえば、自動車のピラー金型では、プラスチックの質量が最も大きい領域が最も多くの熱を保持するため、チャネルはその近くに配置する必要があります。

冷却チャネルの直径と間隔も影響します。チャネルの直径を大きくすると、冷却媒体の流量を増やすことができますが、金型の構造的完全性が低下する可能性もあります。一方、チャネルの間隔が狭いと、より均一な冷却が可能になりますが、機械加工が難しくなる可能性があります。

冷却媒体

前述したように、水は自動車のピラー金型で最も一般的に使用される冷却媒体です。これにはいくつかの利点があります。水は比熱容量が大きいため、温度を大幅に上昇させることなく大量の熱を吸収できます。入手も容易で比較的安価です。

場合によっては、他の冷却媒体が使用される場合もあります。たとえば、極めて高速な冷却が必要な高性能アプリケーションでは、冷媒や特殊な冷却オイルが使用されることがあります。ただし、これらの代替品はより高価であり、より複雑な処理システムが必要です。

ポンプとバルブ

ポンプは、冷却チャネルを通して冷却媒体を循環させるために使用されます。均一な冷却を確保するには、一貫した流量と圧力を提供できる必要があります。バルブは冷却媒体の流れを制御するために使用されます。これらを調整して金型のさまざまな部分を流れる冷却剤の量を調整することができ、冷却プロセスの微調整が可能になります。

製品の品質への影響

冷却システムの品質は、オートピラーの品質に直接影響します。適切に設計された冷却システムにより、優れた表面仕上げの自動車ピラーを製造できます。プラスチックが均一に冷えると、ピラーの表面に目に見える跡や欠陥が少なくなります。オートピラーは乗客の目に触れることが多いため、これは車内の美観にとって重要です。

機械的特性の点では、適切な冷却によりオートピラーの強度と耐久性が向上します。プラスチックがゆっくりと均一に冷却されると、プラスチックの分子構造が規則正しく形成される時間がかかります。これにより、部品に応力がかかっても亀裂や破損が起こりにくくなります。

他の自動車用金型との比較

オートピラーモールドの冷却システムを他の自動車用モールドの冷却システムと比較するのは興味深いことです。車のダッシュボード金型そしてカーシート金型。

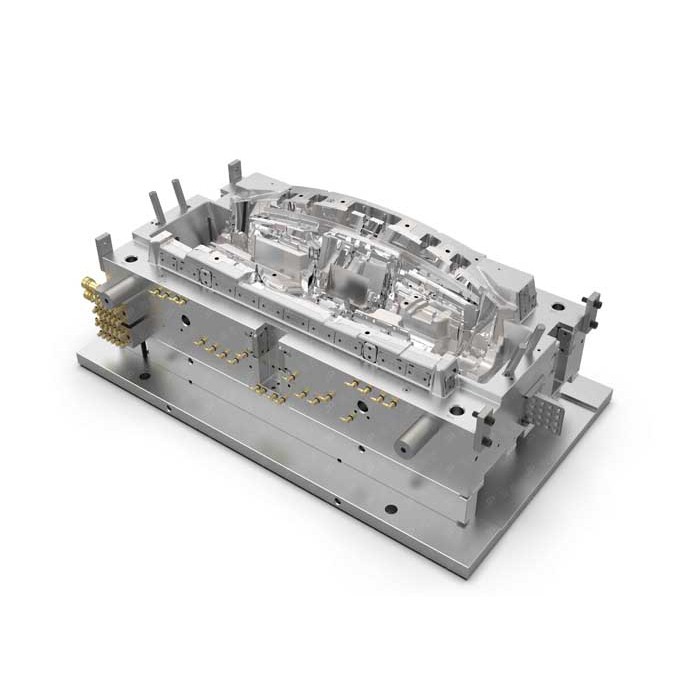

車のダッシュボードの金型は、自動車のピラーの金型に比べて形状が大きく複雑であることがよくあります。これは、広い表面積にわたって均一な冷却を確保するには、車のダッシュボード金型の冷却チャネルをより慎重に設計する必要があることを意味します。さらに、ダッシュボードにはさまざまな材料や層が含まれている場合があり、それらが熱伝達特性に影響を与える可能性があります。

一方、カーシートの金型は、シートに使用されているフォームやパッドの種類に基づいて、異なる冷却要件を必要とする場合があります。冷却システムは、発泡プロセス中に発生する熱に対処し、シートが適切な密度と形状になるようにする必要があります。

冷却システム技術の進歩

近年、自動車ピラーモールドの冷却システム技術にはいくつかの進歩がありました。

最も重要な進歩の 1 つは、コンフォーマル冷却チャネルの使用です。従来のストレートなドリル冷却チャネルとは異なり、コンフォーマル冷却チャネルは金型キャビティの形状に従います。これにより、すべての点でチャネルをキャビティの表面に近づけることができるため、より均一な冷却が可能になります。コンフォーマル冷却チャネルは通常、3D プリンティングなどの積層造形技術を使用して作成されます。この技術により、従来の機械加工方法では実現できなかった、より複雑なチャネル形状が可能になります。

もう 1 つの進歩は、インテリジェント冷却システムの使用です。これらのシステムはセンサーを使用して、さまざまなポイントで金型の温度を監視します。温度の測定値に基づいて、システムは冷却媒体の流量と温度を自動的に調整できます。これにより、冷却プロセスがリアルタイムで最適化され、製品の品質が向上し、サイクル時間が短縮されます。

結論

結論として、オートピラーモールドの冷却システムは、射出成形プロセスの複雑かつ重要な部分です。それは自動車ピラーの品質、生産効率、コストに直接影響します。のサプライヤーとしてオートピラーモールド当社は、自動車業界の増え続ける需要に応えるために、冷却システムの設計を改善するよう常に努力しています。

高品質の自動車ピラー金型の市場に参入している場合、または当社の冷却システム技術についてご質問がある場合は、調達に関する話し合いのために当社にお問い合わせいただくことをお勧めします。当社は、お客様の製造ニーズに最適なソリューションを提供することに尽力しています。
