シンクモールド用のさまざまなタイプの突き出しシステムには何がありますか?

シンクモールドの専門サプライヤーとして、私は射出システムが製造プロセスで重要な役割を果たすことを直接目撃してきました。これらのシステムは、高品質のシンクモールドをスムーズかつ効率的に生産するために不可欠です。このブログでは、シンクモールドで使用されるさまざまなタイプの突出システムを調査し、そのメカニズム、利点、理想的な用途についての洞察を提供します。

1. ピン排出システム

ピンエジェクションシステムは、シンクモールドの製造で最も一般的に使用される方法の 1 つです。これは、金型キャビティ内に戦略的に配置された一連のエジェクター ピンで構成されています。射出プロセス後に金型が開くと、これらのピンは排出機構によって前方に駆動され、完成したシンクを金型から押し出します。

ピン排出システムの主な利点は、そのシンプルさと信頼性です。設計と設置が比較的簡単であるため、多くのメーカーにとってコスト効率の高いソリューションとなっています。ピンは正確に配置できるため、排出力が均一に分散され、排出プロセス中にシンクが損傷するリスクが軽減されます。

ただし、いくつかの制限もあります。シンクの表面にエジェクターピンの跡が残ると、特にハイエンド製品の場合、外観上の問題になる可能性があります。さらに、一部の複雑なシンク設計では、シンクの内部構造に干渉せずにピンを最適な位置に配置することが難しい場合があります。

2. スリーブ排出システム

スリーブ イジェクト システムは、シンクモールドのもう 1 つの一般的な選択肢です。このシステムでは、個別のピンを使用する代わりに、シンクモールドのコアを囲むスリーブを使用します。金型が開くと、スリーブが前方に移動してシンクをコアから押し出します。

スリーブ排出システムの主な利点の 1 つは、ピン システムと比較してより均一な排出力を提供できることです。これは、排出時の反りや変形を防ぐのに役立つため、大きく平らな表面を持つシンクでは特に重要です。また、スリーブはシンク表面に跡が残りにくいため、美的要件が厳しい製品にとって有利です。

欠点としては、スリーブ イジェクト システムはピン システムよりも複雑で、製造コストが高くなります。スリーブの適切な位置合わせと動きを確保するには、精密な機械加工と組み立てが必要です。さらに、スリーブの設計は金型構造全体と慎重に調整する必要があるため、設計と開発時間が長くなる可能性があります。

3. ストリッパープレート排出システム

ストリッパープレート排出システムは、複雑な形状やアンダーカットのあるシンク金型に適しています。金型のパーティングラインに平行に動くストリッパープレートで構成されています。金型が開くと、ストリッパー プレートがシンクを押し付けて、シンクをコアから剥ぎ取ります。

このシステムにはいくつかの利点があります。複数の突き出し機構を必要とせずに複雑な形状を処理できるため、金型設計が簡素化されます。ストリッパー プレートは広い接触面積を提供し、排出力をシンク全体に均等に分散し、損傷のリスクを軽減します。他の方法では排出が難しいアンダーカットの深いシンクの除去にも効果的です。

しかしながら、ストリッパープレート排出システムには欠点があります。金型内に比較的大きなスペースが必要となるため、金型全体のサイズとコストが増加する可能性があります。シンクや金型の位置ずれや損傷を避けるために、ストリッパー プレートの動きを正確に制御する必要があります。

4. エア排出システム

エア排出システムは、圧縮空気を利用してシンクを金型から排出します。金型キャビティには小さな空気チャネルが組み込まれており、金型が開くと圧縮空気がこれらのチャネルを通って吹き込まれ、シンクを押し出します。

空気排出システムの主な利点の 1 つは、その非接触性です。シンク表面に跡や傷が残る心配がなく、高品質な製品に最適です。また、圧縮空気がシンクの表面全体に同時に作用するため、非常に高速かつ効率的です。

ただし、空気排出システムにはいくつかの制限があります。それには、信頼性の高い圧縮空気源と、適切に設計されたエア チャネル システムが必要です。場合によっては、空気圧が大型または重量のあるデザインのシンクを取り出すのに十分ではない可能性があり、追加の取り出し機構が必要になる場合があります。

5. 油圧排出システム

油圧排出システムは、油圧シリンダーを使用して排出力を提供します。このシステムは高い力で突き出すことができるため、大型で重量のあるシンクモールドに適しています。

油圧式射出システムの主な利点は、その高い出力と精度です。制御された排出力を提供するようにプログラムできます。これは、排出プロセス中のシンクの完全性を確保するために重要です。油圧シリンダーも金型構造に簡単に統合できるため、よりコンパクトな設計が可能になります。

一方、油圧式射出システムは比較的高価で複雑です。油圧駆動装置や高度な制御システムが必要となるため、初期投資やメンテナンス費用が増加します。また、作動油が漏れるリスクもあり、環境や安全上の問題を引き起こす可能性があります。

適切な排出システムの選択

シンクモールド用の突き出しシステムを選択するときは、いくつかの要素を考慮する必要があります。形状、サイズ、複雑さを含むシンクの設計は、重要な要素です。シンプルで小型のシンクの場合は、ピンまたは空気排出システムで十分な場合があります。ただし、アンダーカットのある大型で複雑なシンクの場合は、ストリッパー プレートまたは油圧排出システムの方が適切な場合があります。

シンクの美的要件も重要な役割を果たします。シンクがハイエンド市場向けである場合は、スリーブや空気排出システムなど、表面に最小限の跡を残すシステムを検討する必要があります。

コストも重要な考慮事項です。より高度な排出システムはより優れたパフォーマンスを提供する可能性がありますが、製造コストとメンテナンスコストも高くなります。メーカーは、コストとシンクの品質および機能要件のバランスを取る必要があります。

シンクモールドのサプライヤーとして、当社はさまざまなタイプの射出システムの設計と実装に豊富な経験を持っています。当社は各顧客の固有のニーズを理解しており、特定の要件を満たすためにカスタマイズされたソリューションを提供できます。コスト効率の高いピン排出システムをお探しの場合でも、高性能の油圧排出システムをお探しの場合でも、当社には提供できる専門知識とリソースがあります。

当社のシンクモールドにご興味があり、プロジェクトについて詳しくご相談になりたい場合は、お気軽にお問い合わせください。当社は、お客様のシンクモールドに最適な取り出しシステムを見つけて、高品質の生産と効率的な製造プロセスを保証するお手伝いをいつでもさせていただきます。

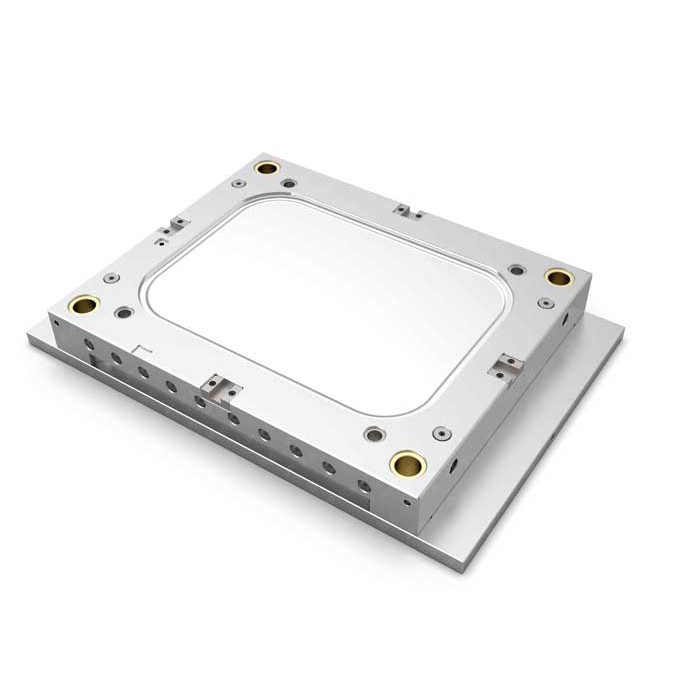

シンクモールド以外にも、以下のような幅広い金型製品を提供しています。フロントガラスモールド、車のサンルーフブラケット金型、 そして車のルーフモールド。当社の多様な製品ポートフォリオにより、さまざまな業界にサービスを提供し、さまざまな顧客のニーズを満たすことができます。
